综 合 布 线 系 统

一、概述:

    综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路,包括网络系统、电话系统、监控系统、电源系统和照明系统等,综合布线系统是一种标准通用的信息传输系统。综合布线系统连接和控制“3A”系统构成了智能化建筑系统集成的核心(3A即楼宇自动化—Building Automation、办公自动化—Office Automation、通信自动化—Communication Automation),籍此可以实现建筑中局域网资源共享,支持话音和数据系统、通讯系统、办公自动化系统等,从而能提供电话电视传真服务,电脑通讯服务,多功能的综合信息服务。布线系统设计是否合理,直接影响到这些的功能的实现。

二、综合布线的设计标准和规范:

设计标准:
•  IEEE 802.3u Ethernet (100 BASE-T)
•  IEEE 802.3ab Ethernet(1000BASE-T)
•  IEEE 802.z Ethernet
•  EIA/TIA 568、EIA/TIA 568A
•  EIA/TIA 568B 及 569、606、607等标准(六类)
•  ANSI FDDI / TPDDI
•  CCITT ISDN
•  ATM Forum
•  智能建筑设计标准

设计及安装规范:
中国建筑电气设计规范
•  工业企业通信设计规范
•  中国工程建设标准化协会标准  “ 建筑与建筑群综合布线系统工程设计规范”
•  结构化布线系统设计总则
•  市内电话线路工程施工及验收技术规范



三、六大子系统简介:

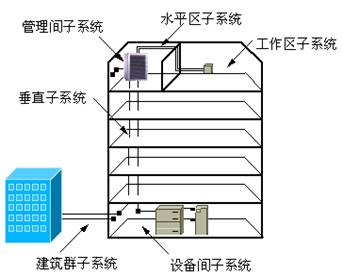

    综合布线系统一般是由六大子系统构成的,如下:

    其中六大子系统的功能和结构是这样的;

 3.1工作区子系统:

•  连接水平子系统的电信插座(TO)和语音或数据终端设备

•  目的:方便连接设备的变动的重新安排

•  组成:连接跳线和适配器

3.2 水平子系统:

•  水平子系统包括从工作区到电信接线间(TC)这段距离。

组成:包括TO和把插座延伸到TC所使用的传输介质。

应采用星形拓扑结构,所有工作区TO都连接到一个TC或一个设备间(ER)上。

• 水平电缆的最大长度是295英尺(90米)。

 3.3 垂直子系统

连接电信接线间和设备区域,实现大楼内部通信。提供大楼的干线(馈电线)电缆的路由部份。

组成:铜缆和光缆以及将此线缆连接到其它地方的相关支撑硬件。

距离:1.语音级UTP电缆长度2624英尺(800米)

       2.数据三、四、五类电缆时长度295英尺(90米)•••

       3.多模光纤可以达6560英尺(2000米)

       4.单模光纤可以达9840英尺(3000米)

 3.4 管理间子系统 :

•  管理子系统:包括把两个子系统连接起来或为一个子系统分配共用设备线路的交连和互连、
                    端接硬件、彩色编码、编号方案及记录保存装置。

 3.5 设备间子系统 :

• 设备间子系统包括共享的公用设备,及把这些设备端接到连接硬件上要求的传输介质

• 组成:设备间中的电缆、连接器和相关支撑硬件。

 3.6 群楼子系统 :

•  建筑群子系统把一幢大楼的电缆线延伸到建筑群中其它大楼的通信设备和装置上。

• 组成:包括提供大楼间通信设施所需的传输介质和支撑硬件,其中有铜缆、光缆、接地的防止电缆的浪涌电压进入大楼的电气保护设备。

四、综合布线的设备:
       在综合布线设备中,除了最为主要的传输介质,如双绞线、光纤线缆等以外,还有很多的布线设备在使用。常用的有RJ45插头、信息插座、配线架、光纤连接器、剥线钳、打线钳、网线钳、网线模块等 ,详请参见"综合布线产品及应用"
