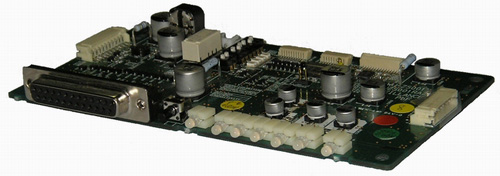

故障检测板  WU-ZS001
集系统为一体,展功能之魅力

规格

主要特点及功能

  • 本机是用来安装在WA-MA120/MA240混合功率放大器上,通过检测扬声器线路故障、音频信号故障
    和功率放大器内的非正常高温,以保证系统的稳定性和安全性。
    • 检测并报告扬声器线路故障(短路、断路、接地错误),音频信息故障以及功放内非正常高温
    • 系统内置定时器可以对扬声器线路故障检测时间间隔进行设置。
    • 可手动进行扬声器线路故障检测。
    • 对功放的音频信息故障及非正常高温进行实时监控,并在非正常状况发生时发出通知。
  • 扬声器线路检测

    • 可对单条扬声器线路进行短路和断路的检测。

    • 对所有扬声器线路的接地检测。

    • 检测时间间隔可设置为无检测、10分钟、60分钟或24小时。

    • 在全区广播时,扬声器检测不执行。

    • 当检测到扬声器线路存在短路时,系统会自动切断此线路的输出。

    • CHECK/SETTING开关可以用来进行手动检测扬声器线路或设置扬声器线路阻抗参考值。

    • 当进行扬声器线路故障检测时,故障检测板上的指示灯和功率放大器前面板上的指示灯会闪动。

  • 检测功率放大器音频信号问题

    • 系统会不断检测功率放大器的音频输入以保证系统运行正常。

  • 检测功率放大器非正常高温

    • 系统会不断检测功率放大器以保证系统正常的运行温度。

  • 当发生故障时,功率放大器前面板的故障指示灯可显示,同时,SURVEILLANCE I/F连接器也会发出故障通知。

  • 当功率放大器出现故障时,来自SURVEILLANCE I/F连接器的通知可将系统转换到另一套备用功率放大器上去。

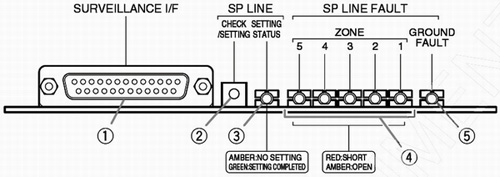

    故障检测板正面



    监视输入/输出接口:从外部资源上输入启动控制及设置信号;将故障状态通知信息发送到外部目的地。

    检测/设置开关:轻按用来启动扬声器线路检测;按下超过2秒钟初始化扬声器线路值。

    设置状态显示LED:扬声器线路检测时呈绿色闪动状态,设置参考值时呈琥珀色。

    1~5区扬声器线路故障显示LED:红色显示扬声器线路短路,琥珀色显示扬声器线路断路。

    扬声器线路接地错误显示LED:故障时显示红色。
