增设用功率放大器  WA-BA240
集系统为一体,展功能之魅力

规格

型号

WA-BA240

电源

AC:110V~120V/AC:220V~240V(50/60Hz) DC:+24V、螺栓型端子

额定输出

240W(100V/42Ω负载)

频率响应 50Hz~15kHz±3dB
失真 小于1%(1kHz额定输出)
信噪比 大于80dB(在JISA曲线上)

电力消耗

(交流)

关机(待机模式)

14W
正常操作条件下 190W
额定输出信号时 730W

电流消耗

(直流)

关机(待机模式) 0.1A
正常操作条件下 8A
额定输出信号时 20A
音量控制 线路输入 0dB至~∞(关机)
输入电路 线路输入(LINE IN) 0dB、100kΩ电子平衡、正-负-地(TRS)插头
100V输入端子 100V、平衡、螺栓型端子

输出电路

线路直通插口(LINE THRU)

外部输入到外部直通输出、平衡、正-负-地(TRS)插头

SP100V

输出电压/阻抗 100V/42Ω负载
连接端子 M3螺钉式端子

SP70V

输出电压/阻抗 70V/21Ω负载
连接端子 M3螺钉式端子
SP4Ω 阻抗 4Ω负载
连接端子 M3螺钉式端子
开关机控制(OPERATE ON/OFF) 无电压接点控制,开路电压:5V.短路电流:小于1mA。螺栓型端子
操作连接控制(OPERATE LINK) 开路集电极输出、耐受电压:+30V、操作电流:50mA以下、螺栓型端子
电平显示 5段LED指示、-30dB/-20dB/-15dB/0dB/OVER
外部设备用电源输出 DC24V、螺栓型端子
冷却方式 通过风扇进行强制空冷方式:三种模式:停止/低速/高速
使用温度范围 0~45

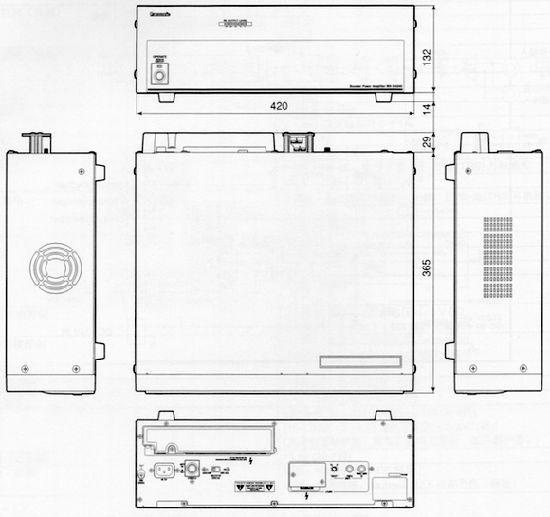

尺寸(W×H×D)

420mm(W)×146mm(H)×394mm(D)[包含突起部分]

重量

15kg

外观 面板:ABS树脂、枪炮色金属漆涂饰;外壳:黑色喷涂(忙塞尔N1)
附件 AC线缆x2、备用熔断器、使用/施工说明书、保证书、固定支架x2、镀金插头x2

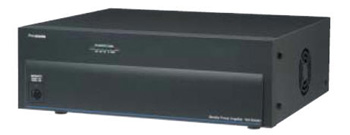

  增设用功率放大器WA-BA240
