IXYS 可控硅芯片

IXYS 是国际领先的半导体生产商,其功率半导体器件覆盖了从大功率半导体到微功率的微处理器应用,它更被广泛应用在新能源风能/太阳能逆变器中。作为IXYS 功率器件的心脏,IXYS 的半导体芯片以技术先进、高能效、高可靠性和高一致性在行业中领先;IXYS 提供了全系列芯片产品,包括可控硅芯片、二极管芯片、快恢复二极管芯片、IGBT 芯片、MOSFET芯片、肖特基芯片和DCB 板产品,还可为客户提供芯片订制服务

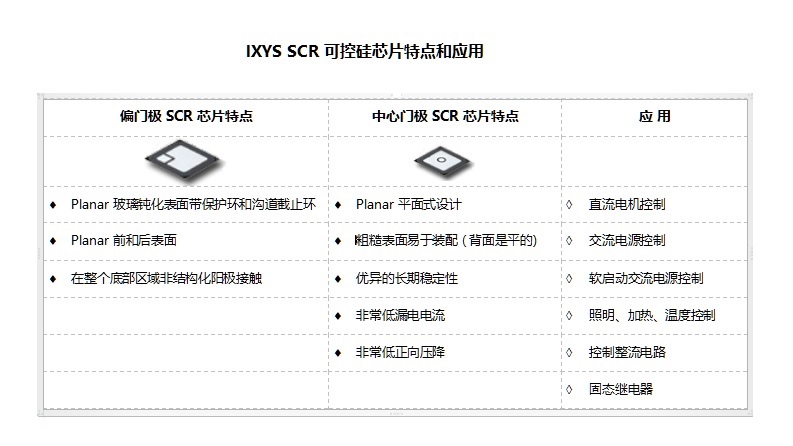

IXYS 提供高压可控硅HV SCR芯片,具有高阻断能力达3KV175C高结温、改善的直流稳定性、增强的机械强度特点,IXYS 还通过减少芯片厚度改善了热阻Rth和正向峰值浪涌电流Ifsm,并提高了通流能力。IXYS的高压可控硅芯片提供 9A 423A 的电流范围和 1200V 2200V 电压范围的选择。(点击进入SCR 芯片特点和应用

联络

+86-755-83683380 8线)

Pdf logo

关于我们

可控硅芯片

二极管芯片

快恢复芯片

IGBT 芯片

联系方式

IXYS 半导体芯片

 可控硅芯片

 二极管芯片

 快恢复二极管芯片

 Sonic FRED

 FRED

 Hiper FRED

 Hiperdyn FRED

 IGBT 芯片

 Mosfet 及其他芯片

 DCB

Panasonic 系统产品

 Panasonic 系统产品

您的位置:

IXYS 可控硅芯片





点击型号下载 参数表

Type

VRRM / VDRM [V]

IF / IT  [A]

VT [V]

Chip Size (mm)

Gate-position

Solderable

Bondable

CWP7-12

1200

19

1.27

4.45 x 4.45

Corner Gate

Yes

Yes

CWP8-12

1200

26

1.33

5.20 x 5.20

Corner Gate

Yes

Yes

CWP16-12

1200

27

1.40

6.50 x 6.50

Corner Gate

Yes

Yes

CWP16-16

1600

27

1.40

6.50 x 6.50

Corner Gate

Yes

Yes

CWP25-12

1200

40

1.33

7.10 x 7.10

Center Gate

Yes

Yes

CWP25-16

1600

40

1.33

7.10 x 7.10

Center Gate

Yes

Yes

CWP15-12

1200

42

1.31

6.50 x 6.50

Corner Gate

Yes

Yes

CWP30-12

1200

48

1.33

7.60 x 7.60

Corner Gate

Yes

Yes

CWP35-12

1200

61

1.46

8.70 x 8.70

Center Gate

Yes

Yes

CWP39-22

2200

72

1.36

10.00 x 10.00

Corner Gate

Yes

Yes

CWP41-14

1400

72

1.53

10.00 x 10.00

Center Gate

Yes

Yes

CWP41-16

1600

72

1.53

10.00 x 10.00

Center Gate

Yes

Yes

CWP41-18

1800

72

1.53

10.00 x 10.00

Center Gate

Yes

Yes

CWP55-16

1600

90

1.29

12.30 x 12.30

Center Gate

Yes

Yes

CWP55-18

1800

90

1.29

12.30 x 12.30

Center Gate

Yes

Yes

CWP50-16

1600

97

1.38

9.77 x 13.00

Corner Gate

No

Yes

CWP50-18

1800

97

1.38

9.77 x 13.00

Corner Gate

No

Yes

CWP52-12

1200

97

1.38

9.77 x 13.00

Corner Gate

No

Yes

CWP52-16

1600

97

1.38

9.77 x 13.00

Corner Gate

No

Yes

CWP42-12

1200

114

1.29

10.00 x 10.00

Corner Gate

Yes

Yes

CWP69-22

2200

141

1.55

13.40 x 13.40

Center Gate

Yes

Yes

CWP71-16

1600

165

1.33

13.40 x 13.40

Center Gate

Yes

Yes

CWP71-18

1800

165

1.33

13.40 x 13.40

Center Gate

Yes

Yes

CWP93-16

1600

165

1.40

15.20 x 12.00

Center Gate

Yes

Yes

CWP93-18

1800

165

1.40

15.20 x 12.00

Center Gate

Yes

Yes

CWP130-14

1400

204

1.21

19.05 x 15.40

Center Gate

Yes

Yes

CWP130-16

1600

204

1.21

19.05 x 15.40

Center Gate

Yes

Yes

CWP130-18

1800

204

1.21

19.05 x 15.40

Center Gate

Yes

Yes

CWP331-16

1600

210

1.22

18.20 x 18.20

Center Gate

No

Yes

CWP180-16

1600

263

1.22

20.55 x 17.65

Center Gate

Yes

Yes

CWP180-18

1800

263

1.22

20.55 x 17.65

Center Gate

Yes

Yes

CWP341-16

1600

283

1.20

25.30 x 18.50

Center Gate

Yes

No

CWP341-18

1800

283

1.20

25.30 x 18.50

Center Gate

Yes

No

CWP345-22

2200

319

1.30

23.40 x 23.40

Center Gate

Yes

No

CWP347-16

1600

386

1.16

23.4 x 23.40

Center Gate

Yes

No

CWP347-18

1800

386

1.16

23.4 x 23.40

Center Gate

Yes

No

CWP590-16

1600

423

1.20

24.30 x 24.30

Center Gate

No

Yes

CWP590-18

1800

423

1.20

24.30 x 24.30

Center Gate

No

Yes
