IXYS 整流二极管芯片

     IXYS 是国际领先的半导体生产商，其功率半导体器件覆盖了从大功率半导体到微功率的微处理器应用，它更被广泛应用在新能源风能/太阳能逆变器中。作为IXYS 功率器件的心脏，IXYS 的半导体芯片以技术先进、高能效、高可靠性和高一致性在行业中领先；IXYS 提供了全系列芯片产品，包括可控硅芯片、整流二极管芯片、快恢复二极管芯片、IGBT 芯片、MOSFET芯片、肖特基芯片和DCB 板产品，还可为客户提供芯片订制服务。

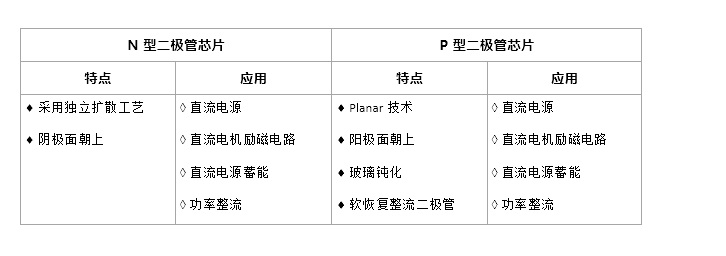

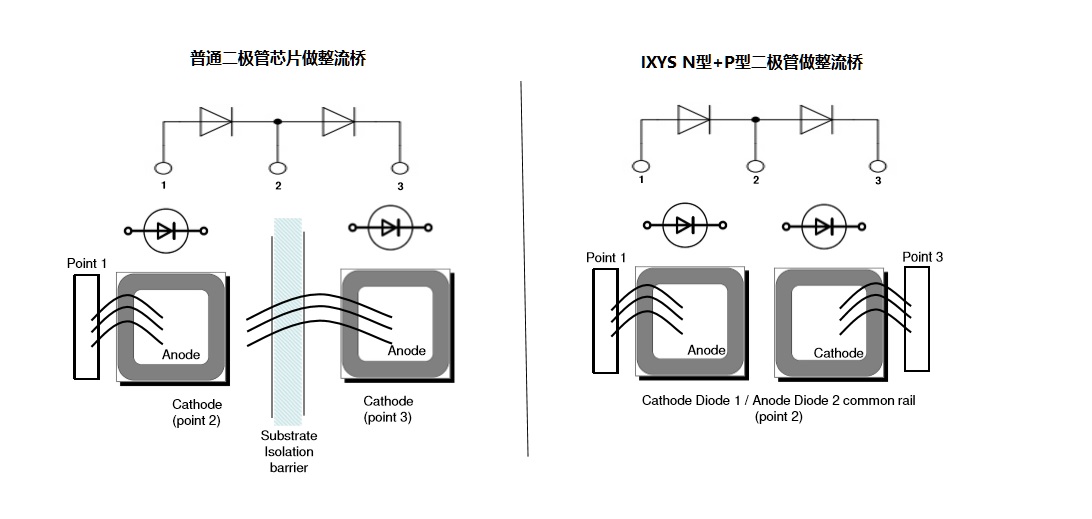

      IXYS 整流二极管芯片，具有高阻断能力达3KV、175°C高结温，具有从8A 到 780A大电流 和 1200V 到 2200V 高电压选择( 点击查看 IXYS 二极管特点和应用）。IXYS 二极管分为 N 型和 P 型两种类型，二者配对使用可大大减小全桥整流和半桥整流模块的尺寸，易于封装。( 点击看图解说明）（新型 DWPJ 特点及比较）

联络：

+86-755-83683380 （8线）
Pdf logo

关于我们

可控硅芯片

二极管芯片

快恢复芯片

IGBT 芯片

联系方式

您的位置：

IXYS 整流二极管芯片





  点击型号下载 “参数表”

版权所有 2001-2019     深圳市佳讯通实业发展有限公司

Copyright 2001-2019   ShenZhen Excellent Telecom Industry Co.,Ltd. All Rights Reserved

地址：深圳市福田区深南中路2070号电子科技大厦A座3103A室

电话：0755-83683380 ( 8线）       粤ICP备05040427号

关于我们

可控硅芯片

二极管芯片

快恢复芯片

IGBT 芯片

联系方式

Type

VRRM / VDRM [V]

IF / IT [A]

VF [V]

Chip Size (mm)

Solderable

Bondable

DWN 4-12

1200

8

1.12

1.50 x 3.00

Yes

Yes

DWN 5-12

1200

12

1.12

2.10 x 4.40

Yes

Yes

DWN 2-16

1600

12

1.11

2.95 x 2.95

Yes

Yes

DWN 9-16

1600

20

1.29

3.90 x 3.90

Yes

Yes

DWN 17-16

1600

31

1.30

4.45 x 4.45

Yes

Yes

DWN 21-16

1600

42

1.33

5.40 x 5.40

Yes

Yes

DWN 35-16

1600

59

1.23

6.20 x 6.20

Yes

Yes

DWN 50-16

1600

78

1.31

7.10 x 7.10

Yes

Yes

DWN 75-16

1600

115

1.25

8.70 x 8.70

Yes

Yes

DWN 110-16

1600

253

1.18

12.30 x 12.30

Yes

No

DWN 2-18

1800

12

1.11

2.95 x 2.95

Yes

Yes

DWN 9 -18

1800

20

1.29

3.90 x 3.90

Yes

Yes

DWN 17-18

1800

31

1.30

4.45 x 4.45

Yes

Yes

DWN 21-18

1800

42

1.33

5.40 x 5.40

Yes

Yes

DWN 35-18

1800

59

1.23

6.20 x 6.20

Yes

Yes

DWN 50-18

1800

78

1.31

7.10 x 7.10

Yes

Yes

DWN 75-18

1800

115

1.25

8.70 x 8.70

Yes

Yes

DWN 110-18

1800

253

1.18

12.30 x 12.30

Yes

No

DWN 16-23

2300

31

1.32

4.45 x 4.45

Yes

Yes

DWN 20-22

2200

42

1.31

5.40 x 5.40

No

Yes

DWN 34-22

2200

59

1.18

6.20 x 6.20

Yes

Yes

DWN 48-22

2200

78

1.31

7.10 x 7.10

Yes

Yes

DWN 74-22

2200

110

1.25

8.70 x 8.70

Yes

Yes

DWN 98-22

2200

150

1.25

10.00 x 10.00

Yes

Yes

DWN 108-22

2200

253

1.18

12.30 x 12.30

Yes

Yes

DWN 340-22

2200

380

1.15

16.20 x 16.20

Yes

Yes

DWN 347-22

2200

780

1.10

25.30 x 18.50

Yes

No

DWN 500-22

2200

780

1.10

22.40 x 22.40

Yes

Yes
